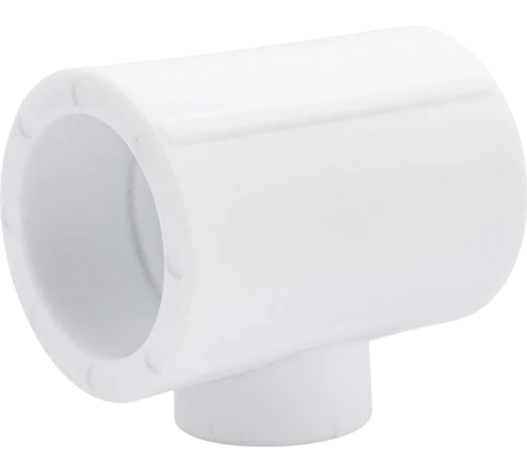

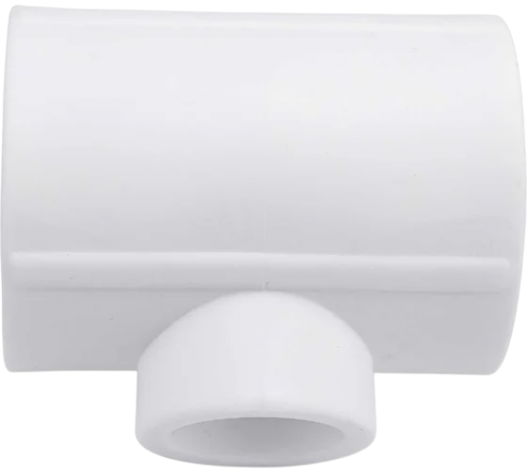

Тройник переходной 40х20х40мм Б VALFEX

Предназначен для монтажа дополнительных разветвлений системы,а также перехода на другой размер. Используется для монтажа систем хозяйственно-питьевого водоснабжения, отопления и транспортирования жидких и газообразных сред, не агрессивных к материалам фитингов. Тройник предназначен для соединения методом термической муфтовой сварки, при помощи специального сварочного оборудования.

Тройник переходной 40х20х40мм VALFEX полипропиленовый

Тройник переходной (редукционный) VALFEX 40х20х40 мм — специализированный фитинг для создания Т-образных разветвлений с уменьшением диаметра бокового отвода в системах водоснабжения, отопления и технологических трубопроводов. Конструкция позволяет от магистральной линии диаметром 40 мм выполнить ответвление диаметром 20 мм, что обеспечивает рациональное использование материалов и оптимальное распределение потоков.

Технические характеристики

• Типоразмер: 40х20х40 мм (вход-отвод-выход)
• Материал: полипропилен PP-R тип 3 (статистический сополимер)
• Класс давления: PN 20 (20 бар при +20°C)
• Рабочая температура: от -10°C до +95°C
• Максимальная кратковременная температура: +110°C
• Цвет: белый (стандарт RAL 9003)
• Метод соединения: полифузионная (диффузионная) сварка
• Угол отвода: 90° к оси магистрали
• Стандарты: ГОСТ 32415-2013, EN ISO 15874, DIN 8077/8078

Область применения

Переходной тройник 40х20х40 мм востребован в проектах, где требуется подключение потребителей с меньшим расходом к магистральным линиям большого диаметра:

• Разводка холодного водоснабжения: от коллектора Ø40 к точкам потребления Ø20 (умывальники, унитазы, биде)
• Системы горячего водоснабжения: подключение полотенцесушителей, рециркуляционных контуров
• Отопительные системы: подводка к радиаторам, конвекторам при магистральной разводке диаметром 40 мм
• Теплые полы: ответвления к коллекторам распределения
• Технологические линии: подключение технической воды, жидких химикатов на производствах
• Системы полива: магистрали большого диаметра с отводами к капельным линиям

Конструктивные особенности

Фитинг изготовлен методом литья под давлением из первичного полипропилена PP-R типа 3, который обеспечивает повышенную термостойкость и механическую прочность. Толщина стенок соответствует классу PN 20, что гарантирует надежную работу при давлении до 20 бар и температуре до +95°C.

Внутренняя геометрия тройника спроектирована для минимизации гидравлических потерь: плавные радиусные переходы диаметров исключают образование завихрений и зон застоя. Гладкая полированная внутренняя поверхность препятствует образованию отложений и обеспечивает стабильную пропускную способность на протяжении всего срока службы.

Раструбы фитинга имеют стандартные размеры для сварки с трубами наружным диаметром 40 и 20 мм. Глубина раструба рассчитана на обеспечение оптимальной площади контакта при сварке, что гарантирует прочность соединения, превышающую прочность самой трубы.

Технология монтажа и сварки

Соединение выполняется методом полифузионной сварки, при которой происходит нагрев наружной поверхности трубы и внутренней поверхности раструба фитинга с последующей стыковкой и взаимной диффузией материалов. Результат — монолитное соединение без использования уплотнителей, клеев, герметиков.

Параметры сварки:

• Температура нагревательного элемента: +260°C ±5°C
• Для диаметра 20 мм: нагрев 5 сек, стыковка 4 сек, охлаждение 3 мин
• Для диаметра 40 мм: нагрев 12 сек, стыковка 4 сек, охлаждение 6 мин

Подготовка к сварке:

1. Отрезать трубу строго под углом 90° специальным труборезом (не ножовкой!)
2. Снять наружную фаску под углом 15° на глубину 2-3 мм
3. Очистить торец трубы и внутреннюю поверхность раструба от загрязнений
4. Обезжирить поверхности изопропиловым спиртом
5. Отметить на трубе глубину ввода в раструб (равна глубине раструба + 2 мм)

После нагрева деталей соединение выполняется быстрым уверенным движением без вращения. Детали удерживаются неподвижно до полного остывания — коррекция положения недопустима и приведет к нарушению герметичности.

Преимущества переходных тройников

• Экономическая эффективность: использование труб меньшего диаметра на отводах снижает стоимость материалов до 30%
• Оптимизация пространства: отводы диаметром 20 мм компактнее, легче скрываются в штробах и коробах
• Сохранение пропускной способности магистрали: диаметр проходной линии не изменяется
• Снижение теплопотерь: меньшая площадь поверхности отводов уменьшает теплоотдачу
• Универсальность: подходит для различных типов систем и схем разводки
• Долговечность: расчетный срок службы 50+ лет без коррозии, зарастания, протечек
• Простота монтажа: не требуется сложное оборудование, специальные навыки резьбовых соединений

Гидравлический расчет и проектирование

При проектировании систем учитывайте, что переходной тройник создает местное гидравлическое сопротивление. Для тройника с отводом коэффициент местного сопротивления ζ составляет 1,3-1,8 в зависимости от направления потока. При расчете потерь давления используйте формулу Дарси-Вейсбаха.

Для диаметра 20 мм при скорости потока 1 м/с объемный расход составляет около 1,1 м³/ч, что достаточно для подключения одного-двух сантехнических приборов или одного радиатора мощностью до 2 кВт.

Условия эксплуатации

Рабочее давление в системе зависит от температуры теплоносителя:

• +20°C — до 20 бар
• +60°C — до 12 бар
• +70°C — до 10 бар
• +80°C — до 8 бар
• +95°C — до 6 бар

Не допускайте замораживания системы с водой — коэффициент расширения при замерзании может привести к разрушению фитингов и труб. В неотапливаемых помещениях обеспечьте теплоизоляцию или слив воды на зимний период.

Защищайте систему от прямого солнечного света — ультрафиолетовое излучение снижает механические свойства полипропилена. При наружной прокладке используйте теплоизоляцию с отражающим покрытием или кожухи из оцинкованной стали.

Совместимость и комплектация

Тройник VALFEX совместим с полипропиленовыми трубами любых производителей, соответствующих стандартам EN ISO 15874 (наружные диаметры 20, 25, 32, 40, 50, 63 мм, класс PN 20). Для комплектации систем используйте другие элементы VALFEX: муфты, отводы, американки, краны шаровые, обратные клапаны, коллекторы, крепления.
